Carport na pochyłym parkingu – jak zaplanować odprowadzenie wody bez rynien na widoku?

Carport na pochyłym parkingu może wyglądać lekko i nowocześnie, bez widocznych rynien oraz rur spustowych. Problem zaczyna się wtedy, gdy podczas ulewy woda z zadaszenia spływa prosto na podjazd, zamarza przy wjeździe albo podmywa nawierzchnię przy słupach. Samo ukrycie odwodnienia nie rozwiązuje sprawy. Trzeba jeszcze ustalić, którędy deszczówka przepłynie, gdzie zostanie odebrana i co stanie się z nią podczas wyjątkowo intensywnych opadów.

Na parkingu ze spadkiem szczególnie łatwo pomylić dwie rzeczy: nachylenie nawierzchni i spadek połaci dachowej. Nie muszą być takie same. Dobrze zaprojektowany carport może mieć dach odprowadzający wodę w przeciwnym kierunku niż teren pod samochodami. Pozwala to ukryć rynny, ale wymaga wcześniejszego rozplanowania konstrukcji, instalacji i odbiornika deszczówki.

Spadek parkingu a nachylenie dachu – jak wyznaczyć właściwy kierunek odpływu?

Pierwszy pomiar powinien dotyczyć różnicy wysokości między górną a dolną częścią parkingu. Dopiero później wybiera się kierunek spadku dachu. Dopasowanie połaci do nachylenia podjazdu wyłącznie ze względów estetycznych bywa kosztownym błędem. Woda może wtedy trafiać dokładnie tam, gdzie zatrzymują się samochody lub przechodzą piesi.

Rozważmy hipotetyczny parking o długości 6 m i spadku podłużnym 5%. Różnica wysokości nawierzchni między jego końcami wynosi 30 cm. Jeśli dach zostanie nachylony w tym samym kierunku, cała woda z połaci trafi na niższą stronę konstrukcji. Nie stanowi to problemu, gdy właśnie tam zaprojektowano szczelny odbiór deszczówki. Jeżeli jednak niższa krawędź znajduje się przy bramie wjazdowej albo chodniku, takie ustawienie wymaga zmiany.

Możliwe są trzy rozwiązania:

• Dach jednospadowy skierowany w poprzek parkingu – sprawdza się, gdy po jednej stronie carportu znajduje się miejsce na ukryty odpływ i dalsze poprowadzenie instalacji. Ogranicza ryzyko kierowania wody w stronę bramy.
• Dach ze spadkiem przeciwnym do nachylenia terenu – ma sens, jeśli odbiornik znajduje się po wyższej stronie parkingu. Wymaga sprawdzenia wysokości konstrukcji i możliwości grawitacyjnego poprowadzenia przewodów do odbiornika.
• Dach z odprowadzeniem do wewnętrznego koryta – pozwala ograniczyć widoczność elementów instalacji. Wymaga jednak odpowiedniej wysokości zabudowy, szczelnych połączeń oraz dostępu do czyszczenia.

Istotna jest też różnica między spadkiem dachu a spadkiem samej rynny. Konstrukcja połaci musi spełniać wymagania producenta pokrycia, natomiast koryto odwodnienia projektuje się zgodnie z hydrauliką konkretnego systemu. Nie istnieje jeden prawidłowy spadek odpowiedni dla każdego carportu. Inne wymagania może mieć pokrycie z blachy trapezowej, inne system panelowy czy dach z membraną.

Przy projektowaniu trzeba również sprawdzić wysokość przejazdu w najniższym punkcie zadaszenia. Na nachylonym parkingu istotna jest nie tylko wysokość słupów, ale również geometria wjazdu, prześwit nad najwyższą częścią pojazdu i przestrzeń potrzebna do otwierania klapy bagażnika. Podniesienie jednej krawędzi dachu może rozwiązać problem odpływu, lecz zwiększyć wymagania dotyczące stateczności konstrukcji i oddziaływania wiatru.

Osobnej analizy wymagają fundamenty. Słup stojący przy dolnej krawędzi parkingu może znajdować się w miejscu koncentracji spływu powierzchniowego. Woda nie powinna wypłukiwać gruntu przy jego podstawie. Rodzaj posadowienia, głębokość i wymiary fundamentów wynikają z obciążeń konstrukcyjnych, warunków gruntowych i lokalnej strefy przemarzania, a nie z samego nachylenia parkingu.

Ukryte rynny i odpływ przez słupy – estetyka wymaga dobrego projektu hydraulicznego

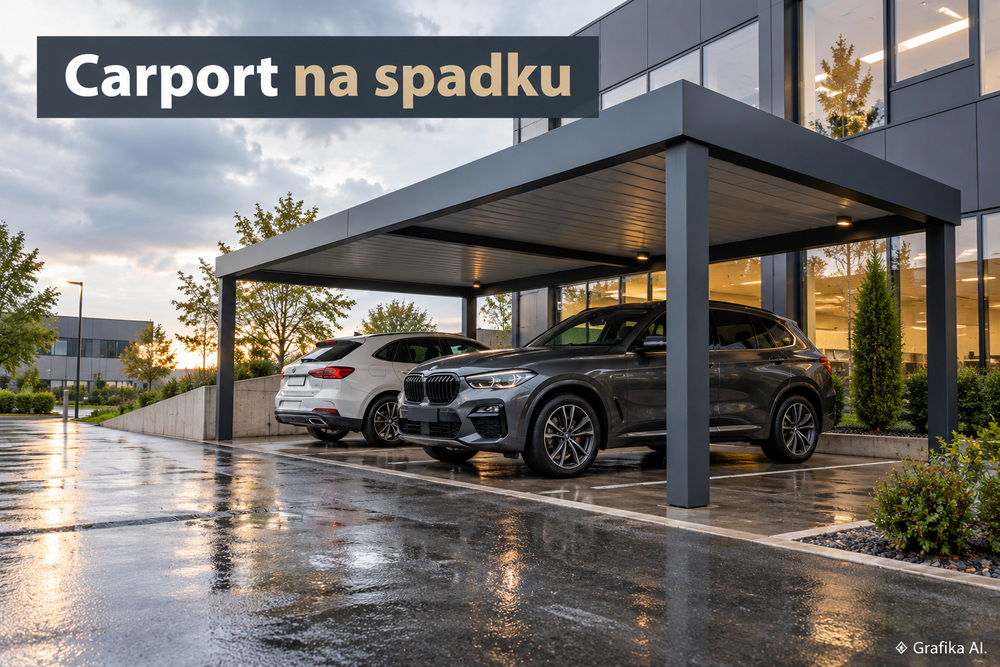

Najmniej widoczne odwodnienie to zwykle rynna schowana za pasem osłonowym lub w korycie konstrukcyjnym, połączona z rurą spustową prowadzoną wewnątrz albo w zabudowie słupa. Z poziomu parkingu widać wówczas przede wszystkim obrys zadaszenia. Woda przepływa z połaci do koryta, następnie przez wpust lub sztucer do przewodu spustowego, a dalej do zaprojektowanego odbiornika.

Taki system trzeba jednak wybrać przed ostatecznym ustaleniem przekrojów elementów konstrukcyjnych. Przewód ukryty w słupie zajmuje miejsce, wymaga odpowiednich przejść i nie może osłabiać elementu nośnego przez przypadkowo wykonane otwory. Najbezpieczniej korzystać z rozwiązania przewidzianego przez producenta konstrukcji albo uzgodnionego z projektantem.

O wydajności odwodnienia decyduje nie tylko średnica rury. Liczą się również powierzchnia zlewni dachu, miarodajne natężenie opadu, przekrój koryta, liczba wpustów, opory przepływu i geometria przewodów. Podstawą obliczeń systemów odwodnienia dachowego jest norma PN-EN 12056-3.

Przykład obliczeniowy pokazuje skalę problemu. Załóżmy hipotetyczny carport o poziomej powierzchni odwadnianej 30 m² oraz deszcz o natężeniu 200 l/(s·ha). Przy współczynniku spływu równym 1 otrzymujemy:

Q = 200 × 30 / 10 000 = 0,6 l/s.

Oznacza to dopływ około 36 litrów wody na minutę. Podczas dziesięciominutowego opadu o takim stałym natężeniu z dachu odpłynie około 360 litrów. To wyłącznie przykład matematyczny, a nie gotowe natężenie projektowe dla konkretnej miejscowości. Właściwą wartość przyjmuje się na podstawie lokalnych danych opadowych i wymaganego poziomu niezawodności instalacji.

Wąskim gardłem często okazuje się nie pionowy odcinek rury, lecz niewielki wpust, ostre załamanie przewodu albo koryto częściowo wypełnione liśćmi. Dlatego przy wyborze ukrytego odwodnienia należy sprawdzić:

• Przepustowość całego układu – potwierdzoną obliczeniami i dokumentacją producenta, a nie oceną samej średnicy rury.
• Dostęp do rewizji – możliwość wyjęcia zanieczyszczeń z wpustu, oczyszczenia koryta i udrożnienia przewodu bez rozbierania konstrukcji.
• Przelew awaryjny – niezależną drogę odpływu nadmiaru wody przy zatkaniu podstawowego odwodnienia. Jego wylot nie może kierować strumienia na ciąg pieszy ani do sąsiada.
• Ochronę przed zamarzaniem – odpowiednie prowadzenie przewodów, odprowadzenie wody bez zastoin oraz, tam gdzie uzasadniają to warunki, ogrzewanie przeciwoblodzeniowe.
• Obciążenie śniegiem – z uwzględnieniem lokalnej strefy śniegowej, kształtu połaci i możliwości tworzenia się zasp lub zalegania lodu przy korycie.

Ukryte odwodnienie ma jedną wyraźną niedogodność: usterki trudniej zauważyć i często trudniej usunąć. Przy tradycyjnej rynnie liście zalegające przy odpływie są widoczne z zewnątrz. W zamkniętym korycie niedrożność może ujawnić się dopiero podczas ulewy, gdy woda przelewa się przez obróbkę lub dostaje pod pokrycie.

Dlatego osłony nie powinny uniemożliwiać serwisu. Kontrola przed sezonem intensywnych opadów oraz po okresie opadania liści to rozsądne minimum eksploatacyjne. Na działkach z drzewami bezpośrednio nad carportem potrzebne mogą być częstsze przeglądy.

Nie należy również traktować kabli grzewczych jako uniwersalnego zabezpieczenia. Ich zastosowanie wymaga prawidłowego doboru mocy, sterowania i ochrony elektrycznej. Dodatkowo generują koszty użytkowania. Ogrzewanie ma sens w miejscach szczególnie narażonych na zamarzanie, lecz nie zastępuje poprawnych spadków, szczelności i przelewów awaryjnych.

Jeśli producent wybranego carportu nie oferuje możliwości bezpiecznego poprowadzenia odwodnienia w konstrukcji, lepszym rozwiązaniem może być zewnętrzna rura spustowa ukryta za osłoną. Jest mniej efektowna na rysunku, ale daje łatwiejszy dostęp do instalacji i ogranicza ryzyko ingerencji w elementy nośne.

Gdzie skierować deszczówkę z carportu na pochyłym parkingu?

Ukryta rynna rozwiązuje problem wyglądu zadaszenia, ale nie odpowiada na najważniejsze pytanie: co zrobić z wodą po opuszczeniu rury spustowej? Na pochyłym parkingu nie wolno pozostawiać tego przypadkowi. Wypuszczenie strumienia na kostkę brukową może doprowadzić do jej miejscowego podmywania, powstawania osadów, kałuż oraz oblodzenia niżej położonych fragmentów nawierzchni.

Najpierw trzeba rozpoznać istniejącą infrastrukturę. Znaczenie mają rzędne terenu, przebieg kanalizacji deszczowej, lokalizacja innych przewodów podziemnych, przepuszczalność gruntu i poziom wód gruntowych. Dopiero na tej podstawie wybiera się odbiornik.

W praktyce rozpatruje się trzy podstawowe warianty:

• Podłączenie do kanalizacji deszczowej – uzasadnione, gdy sieć jest dostępna, ma odpowiednie warunki przyłączenia i zarządca dopuszcza odbiór wody. Należy sprawdzić rzędne i możliwość grawitacyjnego odpływu. Nie wolno zakładać, że deszczówkę można bez zgody wprowadzić do dowolnej studzienki.
• Retencja w szczelnym zbiorniku – praktyczna, gdy inwestor chce wykorzystać wodę do podlewania lub ograniczyć odpływ z działki. Zbiornik wymaga określenia pojemności użytkowej i bezpiecznej drogi postępowania z nadmiarem wody po jego napełnieniu.
• Rozsączanie na własnym terenie – możliwe po potwierdzeniu odpowiedniej chłonności gruntu, warunków wodnych i bezpiecznej odległości od fundamentów oraz innych obiektów. W gruntach słabo przepuszczalnych lub przy wysokim poziomie wód gruntowych rozwiązanie bywa nieskuteczne.

Przykładowo, przy hipotetycznym dachu o powierzchni 30 m² opad o wysokości 20 mm daje około 600 litrów wody, przy założeniu pełnego spływu. Zbiornik o pojemności 1000 litrów pomieści tę ilość tylko wtedy, gdy ma dostateczną wolną pojemność przed rozpoczęciem deszczu. Jeśli zbiornik jest już napełniony, potrzebne jest odpowiednio zaprojektowane przepełnienie. Sam zakup zbiornika nie oznacza więc rozwiązania problemu odwodnienia.

Przy rozsączaniu znaczenie ma wynik badania przepuszczalności gruntu, a nie jego wygląd podczas wykopu. Piaszczysta warstwa przy powierzchni może przykrywać słabo przepuszczalny grunt, który zatrzyma wodę na niewielkiej głębokości. Umieszczenie skrzynek rozsączających bez takiego rozpoznania grozi okresowym zalewaniem wykopu i zawilgoceniem sąsiednich konstrukcji.

Dodatkowym ograniczeniem są przepisy. Artykuł 234 Prawa wodnego chroni sąsiednie grunty przed szkodliwymi zmianami kierunku i natężenia odpływu oraz zabrania odprowadzania wód na grunty sąsiednie. W odniesieniu do zagospodarowania działek budowlanych zastosowanie mogą mieć także § 28 i § 29 warunków technicznych. Nie każda wiata jest jednak budynkiem, dlatego zakres wymagań i formalności trzeba ustalić dla konkretnego obiektu oraz sposobu zagospodarowania wód.

Przyłączenie do sieci wymaga uzgodnienia z jej zarządcą, natomiast niektóre urządzenia i sposoby odprowadzania wód mogą wymagać zgody wodnoprawnej. Nie każde przydomowe rozsączanie automatycznie wymaga pozwolenia wodnoprawnego, ale nie można też przyjąć, że wszystkie urządzenia infiltracyjne są zwolnione z formalności. Znaczenie mają rodzaj instalacji, jej funkcja i oddziaływanie na wody.

Na parkingach z większą liczbą stanowisk trzeba rozdzielić jeszcze jeden problem: wodę z dachu i wodę spływającą po nawierzchni. Deszczówka z pokrycia nie powinna być automatycznie kierowana do tego samego systemu co odpływ z jezdni i miejsc postojowych bez sprawdzenia wymagań dotyczących podczyszczania. W zależności od charakteru parkingu i odbiornika może pojawić się konieczność zastosowania osadnika lub separatora substancji ropopochodnych.

Przykład praktycznej decyzji: parking pochylony w stronę bramy ma istniejący odpływ liniowy przy wjeździe. Dołączenie do niego wody z nowego carportu wydaje się najprostszym rozwiązaniem. Nie powinno jednak nastąpić bez sprawdzenia przepustowości korytka, przewodu odpływowego i odbiornika. Zwiększony dopływ może spowodować spiętrzenie wody przy bramie nawet wtedy, gdy dotychczasowy system prawidłowo obsługiwał sam parking.

Podobna ostrożność jest potrzebna przy wyborze gotowej konstrukcji. Producenci carportów, w tym SAWO, oferują rozwiązania przeznaczone do różnych zastosowań, ale obecność ukrytego odwodnienia trzeba potwierdzić w dokumentacji konkretnego modelu. Przy zapytaniu ofertowym należy wymagać informacji o kierunku spływu, możliwości zabudowania rynny, sposobie prowadzenia przewodów, dostępie serwisowym oraz dopuszczalnych warunkach montażu na pochyłym terenie.

Najpierw należy wykonać pomiar wysokości parkingu i wskazać legalny, technicznie dostępny odbiornik wody. Następnie trzeba ustalić niezależny spadek połaci, obliczyć wydajność odwodnienia, zaplanować rewizje i przelew awaryjny. Dopiero po tych ustaleniach warto wybierać kształt osłon i sposób ukrycia rur. Odwrócenie tej kolejności zwykle kończy się kosztownymi przeróbkami gotowego carportu.

FAQ – najczęstsze pytania o odwodnienie carportu na pochyłym parkingu

Czy carport na pochyłym parkingu musi mieć dach nachylony tak samo jak nawierzchnia?
Nie. Spadek parkingu i spadek dachu projektuje się oddzielnie. Kierunek nachylenia połaci zależy od możliwości odbioru wody, wysokości konstrukcji i wymagań zastosowanego pokrycia.

Czy można całkowicie ukryć rynny i rury spustowe?
Tak, jeśli konstrukcja przewiduje odpowiednie koryto i prowadzenie instalacji. Konieczne są jednak obliczenia hydrauliczne, dostęp do czyszczenia oraz bezpieczne odprowadzenie wody przy niedrożności podstawowego odpływu.

Jaką średnicę powinna mieć rura ukryta w słupie carportu?
Nie ma uniwersalnej średnicy. Dobiera się ją do powierzchni odwadnianej, natężenia deszczu, liczby wpustów, geometrii instalacji i parametrów całego systemu zgodnie z zasadami PN-EN 12056-3.

Czy ukryte rynny wymagają ogrzewania zimą?
Nie zawsze. Ogrzewanie rozważa się tam, gdzie istnieje ryzyko zamarzania wody i blokowania odpływu. Jego zastosowanie nie zastępuje prawidłowego projektu koryta, przewodów i przelewów awaryjnych.

Czy wodę z carportu można wypuścić bezpośrednio na kostkę brukową?
Takiego rozwiązania nie należy przyjmować bez analizy spływu. Skoncentrowana woda może powodować oblodzenie, podmywanie nawierzchni i zalewanie niżej położonych miejsc. Nie wolno też kierować jej na sąsiednią nieruchomość.

Czy wystarczy podłączyć carport do istniejącego odwodnienia liniowego?
Tylko po potwierdzeniu wydajności całej instalacji i możliwości odbioru dodatkowej wody. Sama obecność korytka przy bramie nie oznacza, że system przyjmie również odpływ z zadaszenia.

Czy zbiornik na deszczówkę rozwiązuje problem odprowadzania wody?
Rozwiązuje go tylko w granicach dostępnej pojemności. Należy przewidzieć sposób postępowania z nadmiarem wody oraz sprawdzić wymagania formalne dla całej instalacji.
