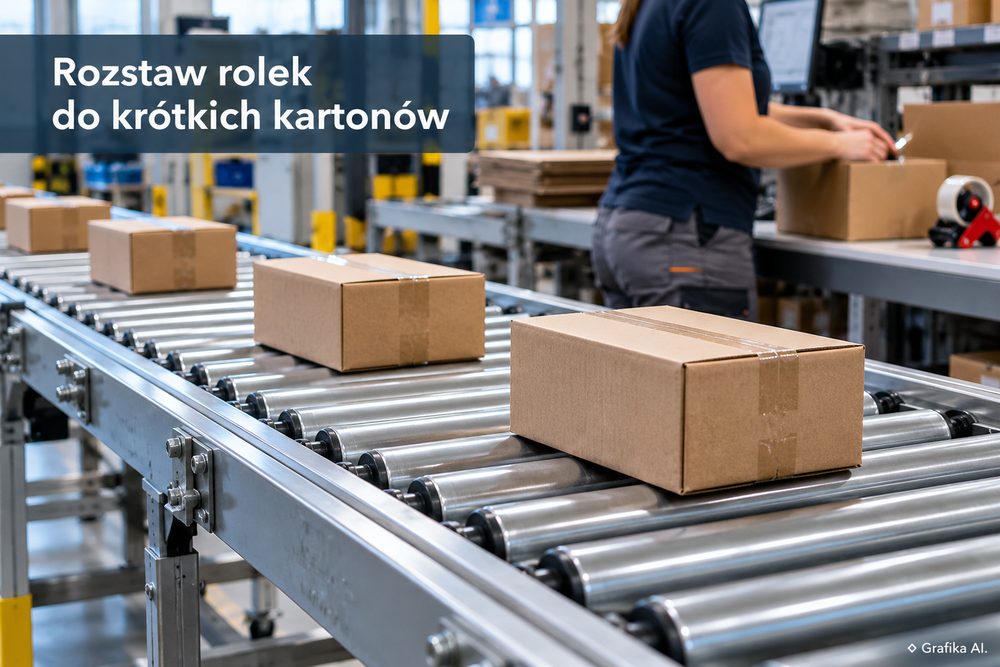

Przenośnik rolkowy przy stanowisku pakowania – jak dobrać rozstaw rolek do transportu krótkich kartonów?

Przy krótkich kartonach źle dobrany przenośnik rolkowy zdradza się od razu. Paczka wpada między rolki, zatrzymuje się na połączeniu dwóch odcinków albo zaczyna podskakiwać dokładnie tam, gdzie operator chce ją spokojnie zakleić, zważyć lub przesunąć do etykieciarki. Problemem najczęściej nie jest sam przenośnik, lecz zbyt duży rozstaw osi rolek w stosunku do długości podstawy kartonu.

Najprostsza reguła projektowa mówi, że transportowany karton powinien być jednocześnie podparty przez co najmniej trzy rolki. Dla krótkich i miękkich opakowań przy stanowisku pakowania bezpieczniej przyjąć cztery. Różnica wygląda niepozornie na rysunku technicznym, ale w praktyce potrafi zdecydować o tym, czy karton przejedzie płynnie, czy operator będzie poprawiał go ręką kilkaset razy podczas jednej zmiany.

Najkrótszy karton wyznacza maksymalny rozstaw rolek

Do obliczenia rozstawu nie należy brać największego pudełka ani średniego formatu obsługiwanego na stanowisku. Punktem wyjścia jest najkrótszy wymiar podstawy kartonu ustawiony zgodnie z rzeczywistym kierunkiem transportu.

Jeżeli długość podparcia kartonu w kierunku jazdy oznaczymy jako L, a rozstaw osi kolejnych rolek jako P, dla trzech punktów podparcia praktyczna zasada przyjmuje postać:

P ≤ L / 3

Dla bardziej wymagających opakowań można projektować pod cztery rolki:

P ≤ L / 4

Przykładowo:

• karton o długości transportowej 150 mm: maksymalnie około 50 mm dla trzech rolek albo około 37,5 mm dla czterech,

• karton 180 mm: odpowiednio 60 mm albo 45 mm,

• karton 240 mm: około 80 mm albo 60 mm,

• karton 300 mm: około 100 mm albo 75 mm.

Jeżeli więc na stanowisku pojawiają się paczki 180 × 140 × 100 mm i są transportowane bokiem o długości 180 mm, rozstaw 60 mm jest wartością graniczną dla układu trzyrolkowego. W praktyce przy ręcznym pakowaniu wybrałbym raczej 40–50 mm. Zostaje wtedy rezerwa na nierówny spód opakowania, ugięcie tektury i niewielkie różnice wymiarowe pomiędzy partiami kartonów.

Nie należy automatycznie przyjmować wymiaru określonego przez producenta jako „długość kartonu”. Liczy się wymiar skierowany wzdłuż przenośnika. Obrócenie pudełka 300 × 180 mm o 90° zmienia sytuację zasadniczo: raz do obliczeń wykorzystujemy 300 mm, a raz tylko 180 mm.

Trzy rolki wystarczają najczęściej wtedy, gdy karton:

• ma sztywną i płaską podstawę,

• jest poprawnie zamknięty,

• nie odkształca się pod własnym ciężarem,

• jedzie w stałej orientacji,

• nie musi pokonywać problematycznych przejść pomiędzy urządzeniami.

Cztery punkty podparcia mają większy sens przy lekkich kartonach z cienkiej tektury falistej, pudełkach z miękkim dnem, nierównomiernie rozłożonym ładunku oraz opakowaniach FEFCO 0201, których dolne klapy mogą nie tworzyć idealnie płaskiej powierzchni.

Typowy błąd polega na projektowaniu przenośnika pod dominujący format, np. karton 400 mm, mimo że kilka procent produkcji stanowią pudełka 160–180 mm. Duże kartony przejeżdżają wtedy bez problemu, a małe zaczynają się klinować. Jeżeli tych małych paczek jest dziesięć dziennie, można rozważyć osobną ścieżkę. Jeżeli jest ich kilkaset, rozstaw rolek trzeba dobrać właśnie do nich.

Średnica rolki, sztywność kartonu i masa ładunku zmieniają wynik

Samo równanie L/3 nie wystarcza. Gęsty rozstaw wymusza zastosowanie rolek o odpowiedniej średnicy, a konstrukcja przenośnika musi jednocześnie przenosić ciężar transportowanych opakowań.

Jeżeli z obliczeń wychodzi wymagany rozstaw osi 40 mm, rolka o średnicy 50 mm w klasycznym układzie oczywiście się nie zmieści. Trzeba zastosować mniejsze rolki albo zmienić konstrukcję przenośnika. Dlatego przy bardzo krótkich paczkach często spotyka się rolki o mniejszej średnicy i większą liczbę punktów podparcia, zamiast dużych rolek rozmieszczonych co 75–100 mm.

Przykład z pakowalni: najmniejszy karton ma 160 mm długości w kierunku jazdy. Zasada trzech rolek daje:

160 / 3 = 53,3 mm

Rozstaw 50 mm spełnia więc podstawowe założenie. Jeżeli jednak kartony są lekkie, wykonane z podatnej tektury i mają miękkie dno, rozsądniejsze jest policzenie czterech podpór:

160 / 4 = 40 mm

Wtedy zestaw rolek rozmieszczonych co 75 mm, mimo że dobrze działa z kartonami 300–500 mm, jest po prostu złym rozwiązaniem dla tego asortymentu.

Nie warto jednak zmniejszać rozstawu bez końca. Więcej rolek oznacza więcej osi, łożysk, elementów montażowych i miejsc wymagających czyszczenia lub wymiany. Przenośnik staje się droższy, cięższy i bardziej pracochłonny serwisowo. Przy odcinku długości 2 m zmiana podziałki ze 100 na 50 mm oznacza w uproszczeniu przejście z około 20 do około 40 pozycji rolkowych.

Mniejsze rolki również mają swoje ograniczenia. Ich dopuszczalne obciążenie zależy od średnicy rury, materiału, długości rolki, średnicy osi, sposobu podparcia oraz zastosowanego łożyskowania. Nie można więc zakładać, że skoro karton waży 15 kg i stoi na trzech rolkach, każda musi przenieść dokładnie 5 kg. Rozkład obciążenia rzadko jest idealnie równy. Sztywny karton z ciężkim produktem ustawionym po jednej stronie może mocniej obciążyć pojedynczą rolkę.

Dlatego kolejność decyzji powinna być następująca:

1. ustalić najkrótszą długość transportową kartonu,

2. wyznaczyć wymagany rozstaw dla trzech lub czterech podpór,

3. dobrać średnicę rolki pozwalającą fizycznie uzyskać taki rozstaw,

4. dopiero później sprawdzić nośność konkretnego typu rolki i osi dla przewidywanego obciążenia.

Odwrotna kolejność często kończy się zakupem solidnych rolek o dużej średnicy, których później nie da się ustawić wystarczająco gęsto.

Najwięcej problemów pojawia się na końcu przenośnika, a nie na jego środku

Przenośnik może mieć prawidłową podziałkę na całej długości i nadal źle obsługiwać krótkie kartony. Powód jest prosty: najtrudniejszym miejscem jest zwykle przejście pomiędzy przenośnikiem a stołem, wagą, kolejnym transporterem lub maszyną pakującą.

Załóżmy, że karton o długości 180 mm jedzie po rolkach rozmieszczonych co 45 mm. W środku sekcji ma bardzo dobre podparcie. Jeżeli jednak pomiędzy ostatnią rolką a początkiem platformy wagi pozostanie duża, niepodparta szczelina, przednia krawędź kartonu może opaść. Szczególnie łatwo dzieje się tak przy miękkim dnie i ciężkim produkcie przesuniętym w stronę czoła paczki.

To właśnie dlatego przy stanowisku pakowania trzeba sprawdzić nie tylko pitch rolek, lecz również:

• odległość ostatniej rolki od krawędzi stołu lub wagi,

• przejście pomiędzy dwoma segmentami przenośnika,

• różnicę wysokości sąsiednich powierzchni,

• wystające prowadnice boczne i elementy mocujące,

• sposób przejazdu przez wagę kontrolną, zaklejarkę lub aplikator etykiet,

• rzeczywistą orientację najmniejszego kartonu.

Jeżeli przenośnik jest grawitacyjny, dochodzi jeszcze jeden problem. Bardzo lekki karton nie zawsze zachowuje się tak jak ciężka paczka testowa. Opory łożysk, nierówność rolek, taśma klejąca wystająca pod spodem czy lekko wgniecione dno mogą wystarczyć, aby pudełko zatrzymało się tam, gdzie cięższa paczka jedzie bez problemu. Zwiększanie nachylenia nie powinno być pierwszą reakcją, ponieważ cięższe paczki zaczną wtedy nabierać większej prędkości i mocniej uderzać w odbojnik albo kolejne opakowanie.

Dobrym testem odbiorowym nie jest więc przejazd jednego „ładnego” kartonu. Trzeba wziąć najkrótszą paczkę, najlżejszą paczkę oraz opakowanie z najbardziej podatnym dnem i przepuścić je przez całą ścieżkę, łącznie z przejściami pomiędzy urządzeniami. Jeżeli jeden karton występuje zarówno pusty, jak i załadowany, trzeba sprawdzić oba warianty.

Przy zakupie komponentów należy też porównywać nie tylko długość i średnicę rolek. Istotne są rozstaw osi, wykonanie osi, sposób mocowania, materiał płaszcza, typ łożyskowania oraz deklarowana nośność dla konkretnej długości roboczej. Ta sama średnica zewnętrzna nie oznacza identycznych parametrów mechanicznych.

FAQ – najczęstsze pytania przy doborze rolek

Ile rolek powinno znajdować się pod kartonem?
Minimum projektowe to zwykle trzy rolki jednocześnie podpierające paczkę. Przy krótkich, lekkich lub miękkich kartonach lepiej przyjąć cztery.

Jaki rozstaw zastosować dla kartonu długości 200 mm?
Dla trzech podpór maksymalny rozstaw wynosi około 67 mm. Dla czterech około 50 mm. Przy stanowisku pakowania wybrałbym 50 mm, jeżeli konstrukcja i średnica rolek na to pozwalają.

Czy można zastosować rozstaw 100 mm dla małych kartonów?
Dla kartonu 300 mm jest to wartość graniczna przy zasadzie trzech rolek. Dla paczki długości 180 lub 200 mm rozstaw 100 mm jest zbyt duży i może powodować utratę stabilnego podparcia.

Czy cięższy karton wymaga gęstszego rozstawu?
Nie zawsze. Masa przede wszystkim zwiększa wymagania dotyczące nośności rolki, osi i ramy. Gęstszy rozstaw może rozłożyć obciążenie na większą liczbę rolek, ale najpierw trzeba sprawdzić parametry konkretnego modelu, a nie zastępować obliczenia nośności samym zagęszczaniem rolek.

Czy większa średnica rolki jest zawsze lepsza?
Nie. Duże rolki dobrze sprawdzają się przy większych i cięższych ładunkach, ale ograniczają minimalny możliwy rozstaw osi. Przy bardzo krótkich kartonach często potrzebne są mniejsze rolki ustawione gęściej.

Co sprawdzić przed zamówieniem przenośnika?
Najpierw zmierz najkrótszy karton w rzeczywistej orientacji transportowej. Potem policz L/3, a dla miękkich i problematycznych opakowań L/4. Dopiero do otrzymanego rozstawu dobieraj średnicę i nośność rolek. To ważniejsza kolejność niż rozpoczynanie projektu od szerokości przenośnika albo maksymalnej masy największej paczki.

Pierwszy błąd do usunięcia to projektowanie przenośnika pod „typowy” karton. Weź najmniejsze opakowanie, które rzeczywiście ma przejeżdżać przez stanowisko, ustaw je tak jak podczas produkcji i od jego długości transportowej zacznij obliczenia. Jeżeli wychodzi 180 mm, potraktuj 60 mm jako granicę dla trzech rolek, a przy miękkim dnie celuj w około 45 mm. Następnie sprawdź przejścia pomiędzy urządzeniami — właśnie tam poprawnie dobrany rozstaw najczęściej przestaje pomagać.
